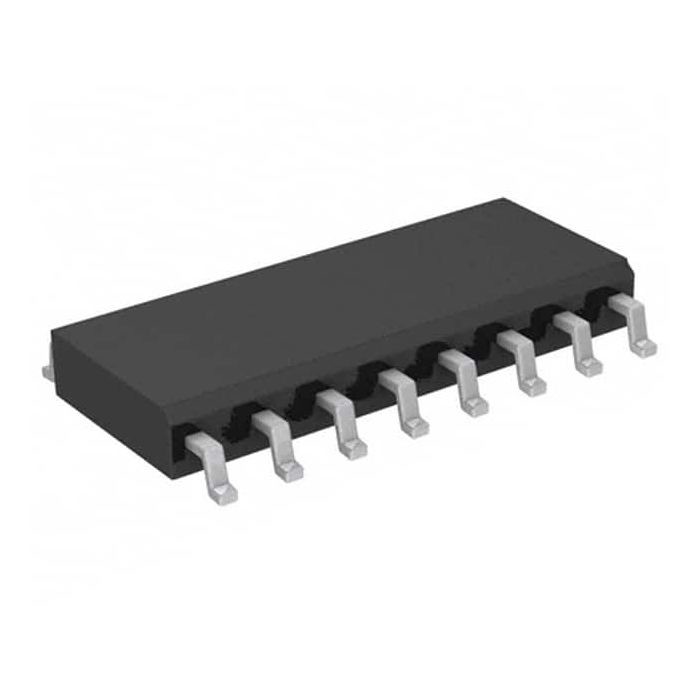

Mono microprocesador práctico del amplificador de la clase D, circuito integrado del amplificador de IRS2092STRPBF

Descripción

El IRS2092 es un conductor del amplificador audio de la clase D del rendimiento de alto voltaje, alto con el modulador de PWM y una protección. Conjuntamente con dos MOSFET externo y algunos componentes externos, un amplificador audio completo de la clase D con la protección puede ser observado. La tecnología propietaria del aislamiento del ruido del rectificador internacional permite la etapa de gran intensidad de la impulsión de la puerta y el amplificador de poco ruido de alta velocidad del error reside en un solo pequeño silicio muere. Elementos abiertos de la sección del modulador de PWM permitir la puesta en práctica flexible de la topología de PWM.

Características

• Conductor integrado del amplificador audio de la clase D de la entrada análoga en un pequeño paquete de 16 pernos
• Las entradas flotantes permiten la media puesta en práctica fácil del puente
• Protección bidireccional programable de la sobreintensidad de corriente con la función del uno mismo-reset
• Deadtime preestablecido programable para los funcionamientos mejorados de THD
• Reducción del nivel de ruidos del tecleo del comienzo y de la parada
• Alta inmunidad de ruido
• Los grados de ±100 V entregan hasta 500 W en de potencia de salida
• Actúa hasta 800 kilociclos
• RoHS obediente

Usos típicos

• Sistemas del teatro casero
• Sistemas estéreos del mini componente
• Sistemas de altavoz amplificado
• Amplificadores de potencia audios de fines generales
