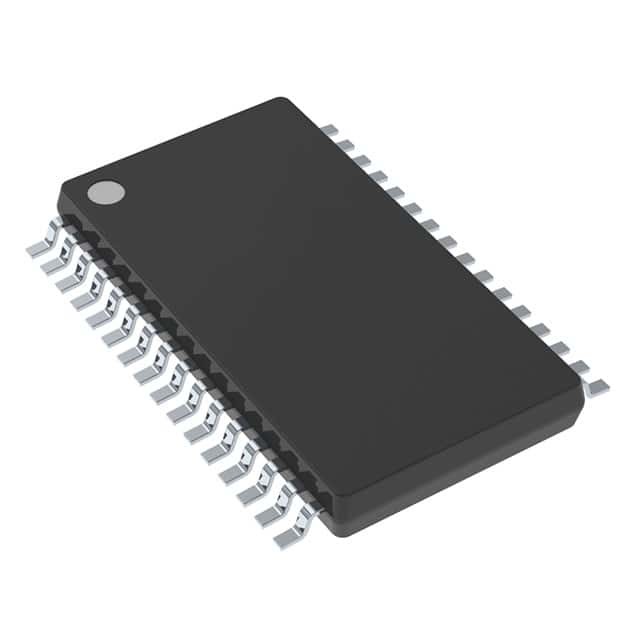

26V microprocesador práctico de la clase D amperio, amplificador del circuito integrado de TPA3118D2DAPR

Descripción de TPA3118D2DAPR

CLASE D STER 30W 32HTSSOP de IC AMPERIO
Las series TPA31xxD2 son etapa eficiente, digital estérea del poder del amplificador para conducir altavoces hasta el Ω 100W/2 en mono. La eficacia alta del TPA3130D2 permite que haga 2 el × 15 W sin el disipador de calor externo en un PWB de una sola capa. El TPA3118D2 puede incluso correr 2 el × 30 con el Ω 8 sin el disipador de calor en un PWB del doble capa. Si incluso es la mayor potencia necesitó el TPA3116D2 hace 2 el × 50 con el Ω 4 con un pequeño disipador de calor atado a su lado superior PowerPAD. Los tres dispositivos comparten la misma huella permitiendo a un solo PWB ser utilizado a través de diversos niveles de poder.
El TPA31xxD2 avanzó el circuito de oscillator/PLL emplea una opción múltiple de la frecuencia que cambiaba para evitar interferencias de la; esto se alcanza así como una opción del amo o la opción auxiliar, permitiendo sincronizar los dispositivos múltiples.
Los dispositivos TPA31xxD2 se protegen completamente contra faltas con la protección del cortocircuito y protección así como sobretensión termal, undervoltage, y protección de DC. Las faltas se divulgan de nuevo al procesador para evitar que los dispositivos sean dañados durante condiciones de sobrecarga.

TPA3118D2DAPR ofrece

1• Apoya configuraciones de salida múltiple
– 2 × 50 W en una carga de 4-Ω BTL en 21 V
(TPA3116D2)
– 2 × 30 W en una carga de 8-Ω BTL en 24 V
(TPA3118D2)
– 2 × 15 W en una carga de 8-Ω BTL en 15 V
(TPA3130D2)
• Gama ancha del voltaje: 4,5 V a 26 V
• Operación eficiente de la clase-d
– Eficacia de poder del >90% combinada con punto bajo
La pérdida ociosa reduce grandemente tamaño del disipador de calor
– Esquemas avanzados de la modulación
• Frecuencias que cambian múltiples
– Evitación de la
– Amo y esclavo Synchronization
– Hasta la frecuencia que cambia 1.2-MHz
• Arquitectura de la Poder-etapa de la reacción con alto
PSRR reduce requisitos de la fuente de alimentación
• Límite programable del poder
• Entradas diferenciadas y de terminación única
• Estéreo y modo mono con el Solo-filtro mono
Configuración
• La sola fuente de alimentación reduce cuenta componente
• La autopretección integrada circula incluir
Sobretensión, Undervoltage, temperatura excesiva, DCDetect, y cortocircuito con la información de error
• Paquetes termalmente aumentados
– PAPÁ (cojín de 32-Pin HTSSOP ascendente)
– DAP (cojín de 32-Pin HTSSOP abajo)
• – 40°C a la gama de temperaturas ambiente 85°C

Usos de TPA3118D2DAPR

• Adaptador de AC/DC/cargador de batería que cambian
• Fuente de alimentación de la transferencia de marco abierto
• El componente Mini-micro, barra del Presidente, atraca
• Mercado de accesorios automotriz
• CRT TV
• Aplicaciones de audio del consumidor
