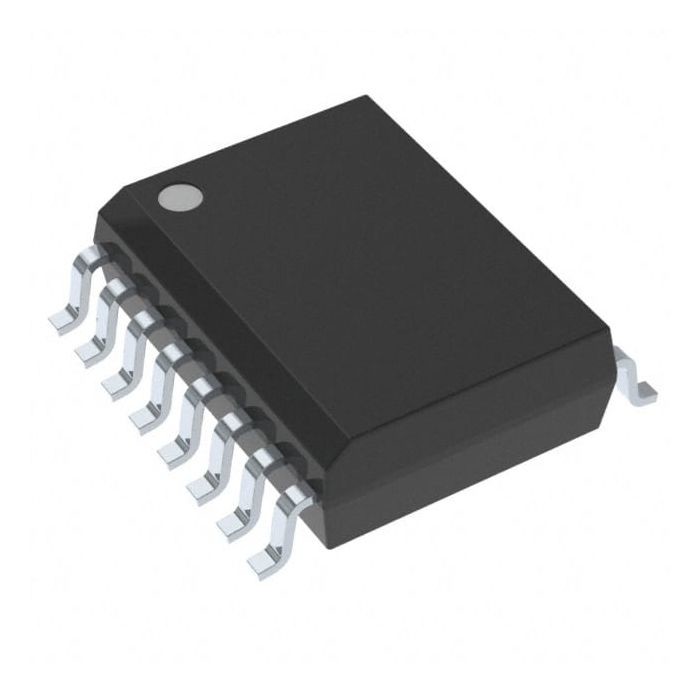

2.5KV 3 canaliza el aislador opto ADM2483BRWZ RS422/RS485 16SOIC de Digitaces

DESCRIPCIÓN GENERAL

El transmisor-receptor del autobús de ADM2483differential es un componente integrado, galvánico aislado diseñado para de comunicación de datos bidireccional en líneas de transmisión equilibradas, de múltiples puntos del autobús.
Cumple con ANSI EIA/TIA-485-A y ISO 8482: 1987 (E). Usando la tecnología del iCoupler de los dispositivos análogos, el ADM2483 combina un aislador de 3 canales, una línea diferenciada conductor del tres-estado, y un receptor diferenciado de la entrada en un solo paquete. El lado de la lógica del dispositivo se acciona con una fuente de 5 V o de 3 V, y el lado del autobús utiliza una fuente 5 V solamente.

CARACTERÍSTICAS

Transmisor-receptor RS-485 con el aislamiento eléctrico de los datos
Cumple con ANSI TIA/EIA RS-485-A y ISO 8482: 1987 (E)
tarifa de 500 datos del Kbps
Mató salidas tarifa-limitadas del conductor
Operación de la energía baja: 2,5 mA de máximo
Conveniente para 5 V o 3 operaciones V (VDD1)
Inmunidad transitoria del alto común-modo: >25 kV/μs
Entradas a prueba de averías verdaderas del receptor
protección de ciclo inicial/del poder-abajo Charla-libre
256 nodos en el autobús
Protección termal del cierre
Seguridad y aprobaciones reglamentarias
Reconocimiento de la UL: 2500 V rms para 1 minuto por UL 1577
Aviso de aceptación componente de CSA #5A
IEC 609501 800 V rms (básico), 400 V rms (reforzó)
Certificado del VDE de conformidad
VDE DEL ESTRUENDO V V 0884-10 (VDE V 0884-10): 2006-12
Pico de VIORM= 560 V
Gama de temperaturas de funcionamiento: −40°C a +85°C

USOS
Redes de la energía baja RS-485/RS-422
Interfaces aislados
Redes constructivas del control
Sistemas de transmisión de múltiples puntos de datos
