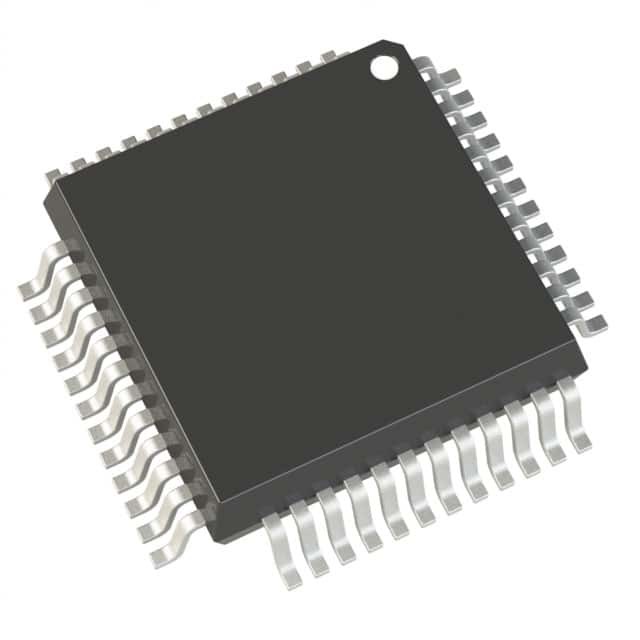

ADAU1701JSTZ Chips Integrated Circuits PROC AUDIO 2ADC/4DAC 48-LQFP

DESCRIPCIÓN GENERAL

El ADAU1701 es un sistema-en-uno-microprocesador audio completo incluyendo un 28/56-bit DSP audio, ADC y DACs, y microcontrolador-como interfaces de control. El tratamiento de señales incluye la igualación, cruce, aumento bajo, dinámica de varias bandas que procesa, remuneración del retraso, altavoz
remuneración, e imagen estérea que ensancha. Estos algoritmos se pueden utilizar para compensar las limitaciones del mundo real de los altavoces, amplificadores, y los ambientes que escuchan, dando por resultado una mejora espectacular de la calidad de audio percibida.

CARACTERÍSTICAS

28/56-bit, procesador audio digital de 50 megaciclos
ADC estéreo: 100 DB SNR y -80 DB THD+N
4 canal DAC: 104 DB SNR y -90 DB THD+N
Operación independiente completa
• Uno mismo-bota de EEPROM serial
• ADC auxiliar con el mux de la cuatro-entrada para el control análogo
• GPIOs para los controles numéricos y las salidas
Completamente programable con la herramienta gráfica de SigmaStudio™
28 multiplicador mordido del × 28 del pedazo con el acumulador mordido 56 para el proceso de precisión doble completo
Oscilador del reloj para generar el reloj principal del cristal
PLL para generar el reloj principal a partir el 64 del × fS, 256 × fS, 384 × fS, o 512 fSclocks del ×
Puertos flexibles de la entrada-salida de los datos seriales con modos compatibles, a la izquierda justificado, justificado a la derecha, y de TDM de I2S
Las tasas de muestreo hasta 192 kilociclos apoyaron
regulador de voltaje del En-microprocesador para la compatibilidad con 3,3 sistemas de V
48 paquete plástico de la ventaja LQFP
