Chip CI programable de 3.3V HDMI, microprocesador del circuito integrado de TDP158RSBR

Descripción

El dispositivo TDP158 es una señal HDMI CA-juntada a la señal diferenciada transición-minimizada (TMDS) Redriver que apoya el interfaz video digital (DVI) 1,0 y interfaz multimedia de alta definición las señales de salida 1.4b y 2.0b (de HDMI). El TDP158 apoya cuatro canales de TMDS e interfaces del control del indicador digital (DDC). El TDP158 apoya la señalización de tarifas hasta 6 Gbps para tener en cuenta las resoluciones más altas de los pedazos 4k2k60p 24 por el pixel y hasta intensidad del color de 16 bits de WUXGA o 1080p con frecuencias de actualización más altas. El TDP158 se puede configurar para apoyar el estándar de HDMI 2,0.

El TDP158 apoya los carriles duales de la fuente de alimentación de 1,1 V en VDD y 3,3 V en VCc para la reducción del poder. Varios métodos de gestión del poder se ejecutan para reducir el consumo de energía total. TDP158 apoya aumento fijo del receptor EQ usando I2C o el perno atan con correa para compensar diversos rastros del cable o del tablero de la entrada de las longitudes.

Características

• entrada bimodal CA-juntada de la capa física de TMDS o de DisplayPort™ a la salida de la capa física de HDMI 2.0b TMDS que apoya la tarifa de hasta 6 datos de los Gbps, compatible con parámetros eléctricos de HDMI 2.0b
• Soportar la versión estándar bimodal 1,1 de DisplayPort
• Ayuda 4k2k60p y hasta intensidad del color de 16 bits de WUXGA o 1080p con frecuencias de actualización más altas
• DB fijo programable hasta 15,5 del equalizador del receptor
• Control de alta velocidad global o independiente del carril, pre-énfasis y transmitir el oscilación, y el control de tarifa de ciénaga
• Yo2C o el perno atan con correa programable
• Configurable como redriver de DisplayPort con yo2C
• Intercambio completo del carril en carriles principales
• Bajo consumo de energía
  • – 200 mW activos en 6-Gbps y – 8 mW en el estado del cierre

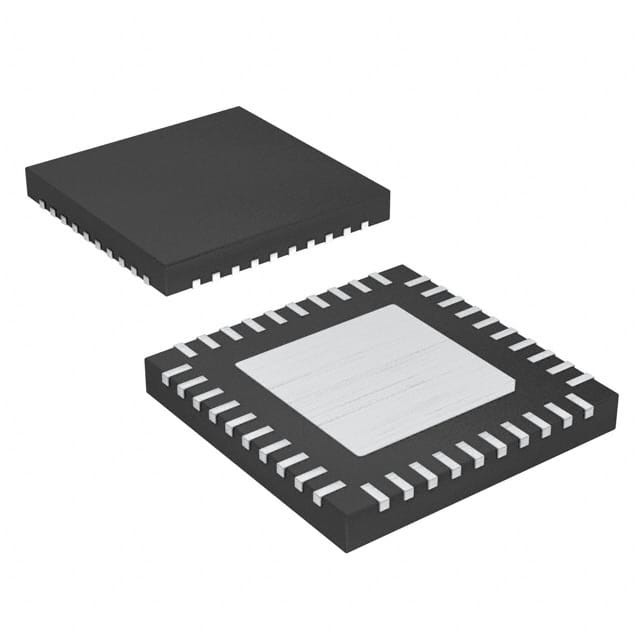

• 40-perno, echada de 0,4 milímetros, 5 milímetros de × 5 milímetros, paquete de WQFN, perno compatible al retimer de SN75DP159RSB
