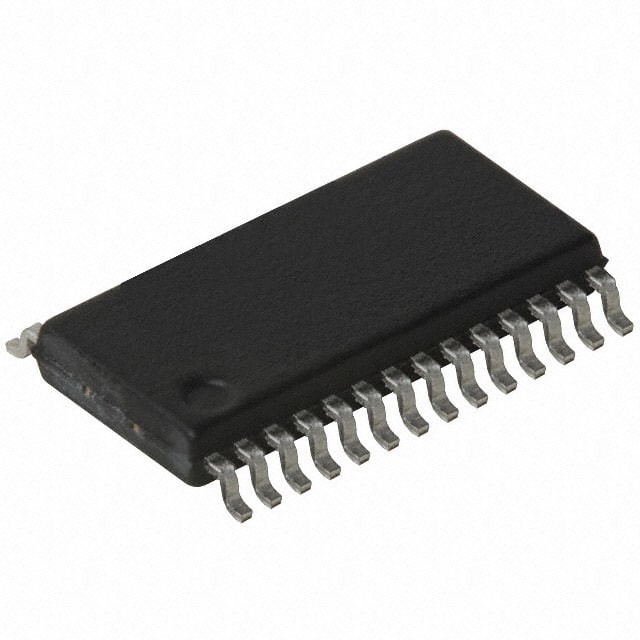

Circuitos integrados FT232RL-REEL FS 28-SSOP SERIAL FTDI del interfaz del USB UART

Descripción

El FT232R es un USB al dispositivo serial del interfaz de UART que integra resistores de una terminación externa de EEPROM, del USB, y un circuito integrado del reloj que no requiera un cristal externo dentro del dispositivo, simplificando el USB a los diseños seriales y reduciendo cuenta componente externa. Ha sido desarrollado para trabajar eficientemente con un regulador del host USB consumiendo como poco del ancho de banda total del USB como sea posible.

Características

El FT232R es un USB al interfaz serial de UART con las características avanzadas siguientes:

Solo microprocesador USB al interfaz asincrónico de la transferencia de datos seriales.
Protocolo entero del USB manejado en el microprocesador. Ninguna programación específica del firmware del USB requerida.
1024 completamente integrados mordieron EEPROM que almacenaba descriptores del dispositivo y la configuración de la entrada-salida de CBUS.
Resistores completamente integrados de la terminación del USB.
Generación de reloj completamente integrada sin el cristal externo requerido más la selección de salida opcional de reloj permitiendo un interfaz del pegamento-menos a MCU o a FPGA externo.
Tasas de transferencia de los datos a partir de 300 baudios a 3 Mbaud (RS422, RS485, RS232) en los niveles de TTL.
byte 128 byte recibir el almacenador intermediario y 256 para transmitir el almacenador intermediario que utiliza tecnología que alisa del almacenador intermediario para tener en cuenta la alta producción de datos.
El puerto virtual derecho-libre de COM de FTDI (VCP) y los conductores directos (D2XX) eliminan el requisito para el desarrollo del conductor del USB en la mayoría de los casos.
Característica única del USB FTDIChip-ID™.
Pernos configurables de la entrada-salida de CBUS.
Transmita y reciba las señales de impulsión del LED.
Ayuda del interfaz de UART para 7 o 8 pedazos de los bits de datos 1 o 2 de parada, e impar/incluso/marca/espacio/ninguna paridad
El primero en entrar, primero en salir recibe y transmite los almacenadores intermediarios para la alta producción de datos.
Opciones de interfaz mordidas síncronas y asincrónicas de la explosión con los estroboscópicos de RD# y de WR#.
El dispositivo suministró preprogramado número de serie único del USB.
El autobús accionado, autopropulsado y de alta potencia del autobús de las ayudas accionó configuraciones del USB.
Convertidor llano integrado de +3.3V para la entrada-salida del USB.
Convertidor llano integrado en UART y CBUS para interconectar entre a +1.8V y a la lógica de +5V.
Salida de la impulsión de 5V/3.3V/2.8V/1.8V Cmos y entrada verdaderas de TTL.
Fuerza configurable de la impulsión de la salida del perno de la entrada-salida.
Circuito integrado del poder-en-reset.
Filtración completamente integrada de la fuente de AVCC - ninguna filtración del externo requerida.
Opción de la inversión de la señal de UART.
+3.3V (usando el oscilador externo) operación de la fuente de +5.25V (oscilador interno) a la sola.
El funcionamiento bajo y el USB suspenden actual.
Consumo bajo del ancho de banda del USB.
Regulador del anfitrión de UHCI/OHCI/EHCI compatible.
Velocidad completa del USB 2,0 compatible.
-40°C a 85°C prolongó la gama de temperaturas de funcionamiento.
Disponible en paquetes SSOP y QFN-32 Pin Pb-libre compacto de 28 (RoHS obediente).

Usos

• USB a los convertidores RS232/RS422/RS485
• Actualizar los periférico de la herencia al USB
• Cables e interfaces celulares y del teléfono inalámbrico de datos USB de la transferencia
• MCU/PLD/FPGA de interconexión basaron diseños al USB
• Audio del USB y transferencia de los datos de video del ancho de banda bajo
• PDA a la transferencia de datos USB
• Lectores del USB Smart Card
• Instrumentación del USB
• Control industrial del USB
• Interfaz del reproductor Mp3 del USB
• Lector/escritores de la tarjeta flash del USB
• PC del set-top box - interfaz USB
• Interfaz de la cámara digital del USB
• Módems del hardware del USB
• Módems inalámbricos del USB
• Lectores de código de barras del USB
• Dongles de la encripción de software/del soporte físico del USB
